Циклоидальный цевочный Редуктор на лапах BW/XW

Циклоидальный цевочный редуктор на лапах BW/XW

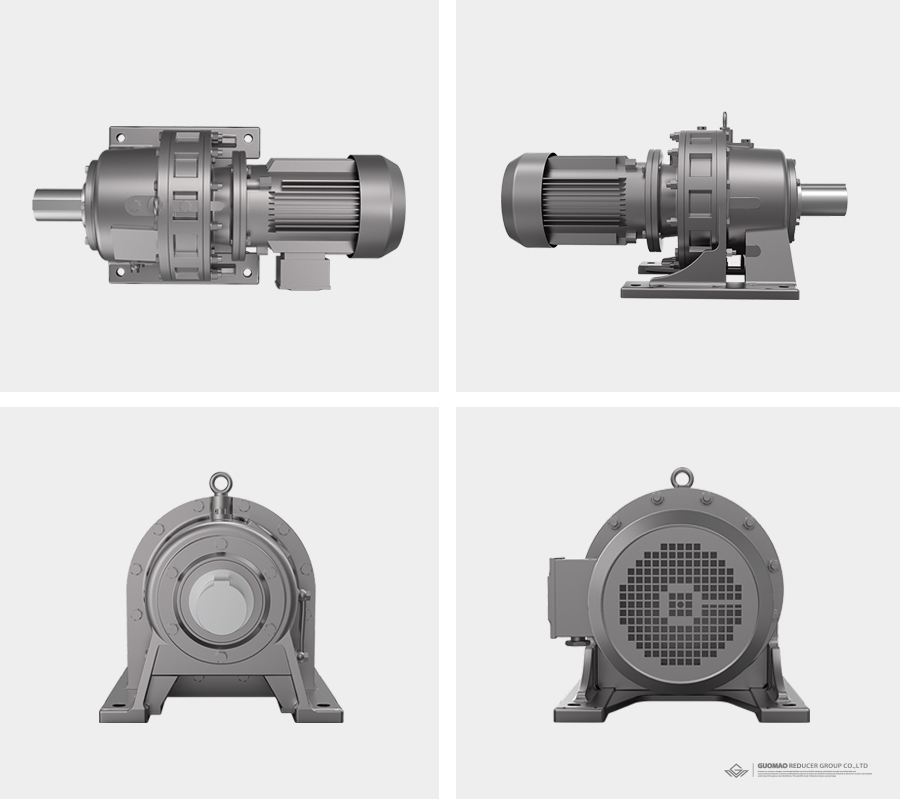

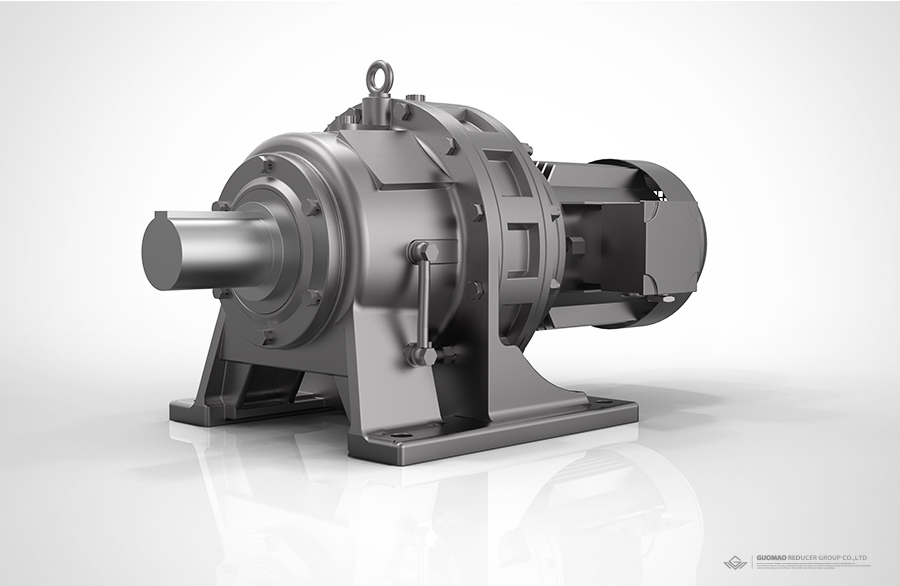

Циклоидный соосный редуктор, работает по принципу планетарного привода с малой зубцовой разницей, а также зацепления циклоидного цевочного колеса, является инновационным трансмиссионным оборудованием и приводным редуктором, широко используемым в области текстильной печати, легкой и пищевой промышленности, металлургии, шахтах, нефтехимической промышленности, подъемно-транспортном, инженерном оборудовании и так далее.

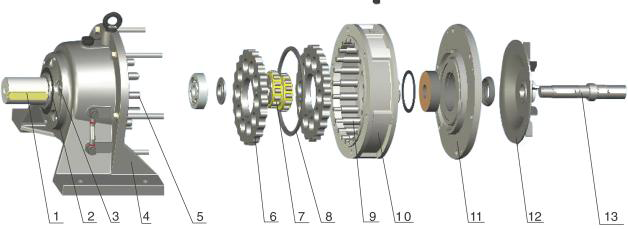

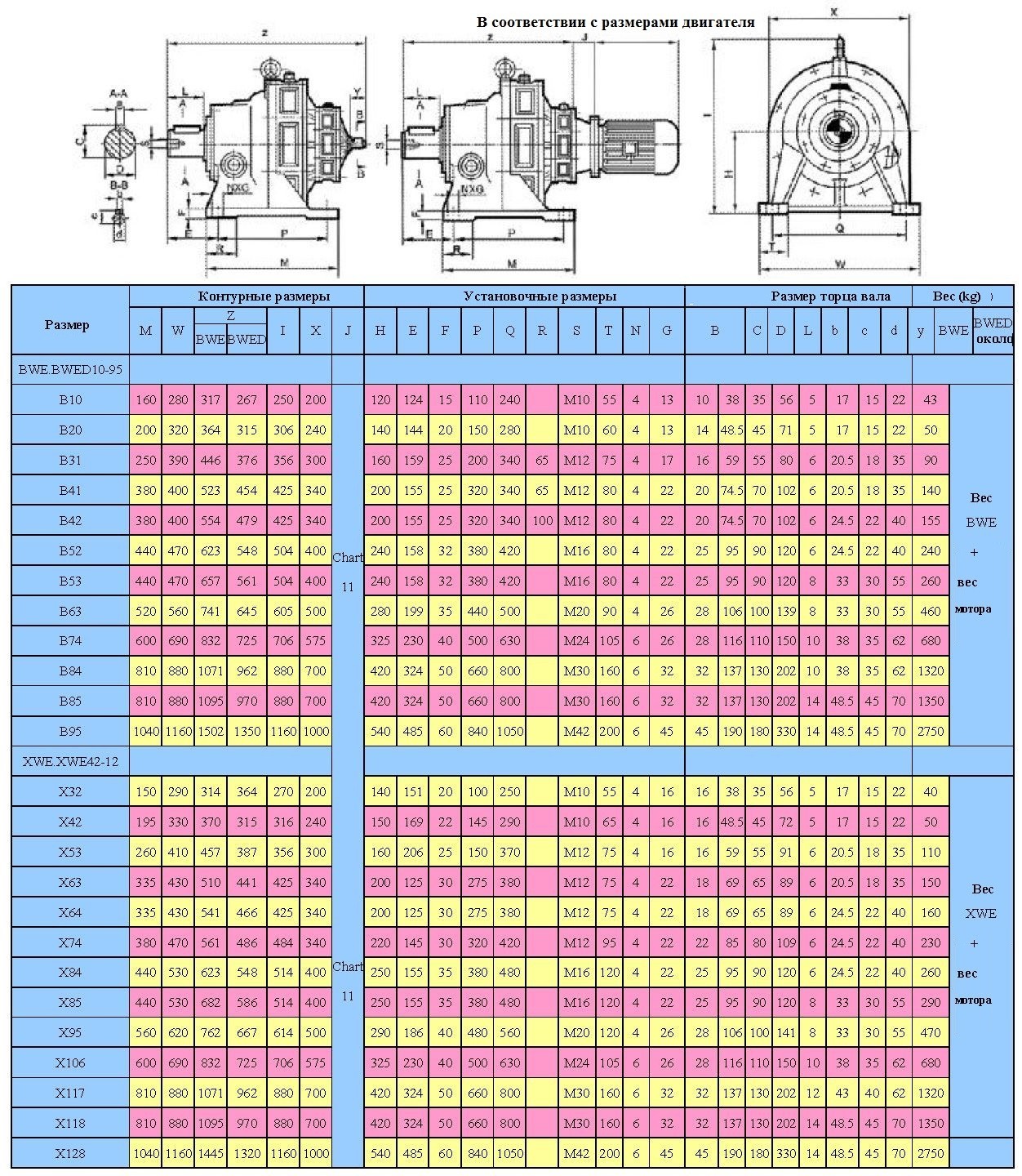

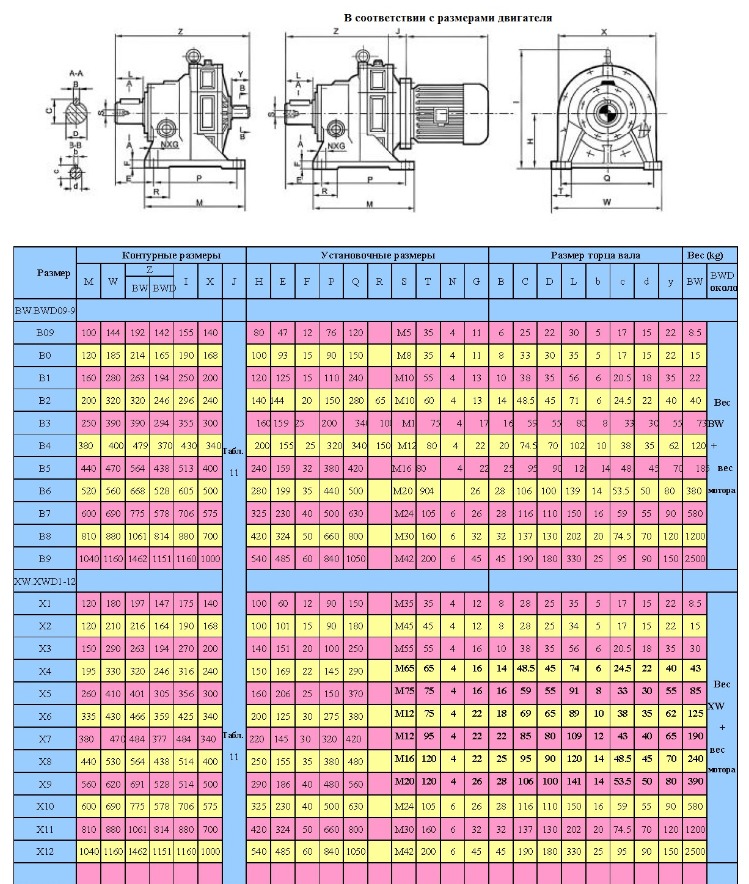

Структурная схема



1. Выходной вал

2. Уплотнительное кольцо выходного вала

3. Малая торцевая заглушка

4. Основание двигателя

5. Центрирующая втулка зубчатого вала

6. Циклоидное колесо

7. Подшипник эксцентрика

8. Распорное кольцо

9. Комплект цевочной зубчатой передачи

10. Гильза цевочной зубчатой передачи

11. Большая торцевая заглушка

12. Кожух вентилятора

13. Входной вал
